在6K字库控制器基础上 ，新增中英文语音播报功效 。面向种种LED显示屏+语音播报的应用领域 ，无邪地知足用户的二次开发需求 。新增板载无线wifi ，无邪知足手机APP操控需求 。

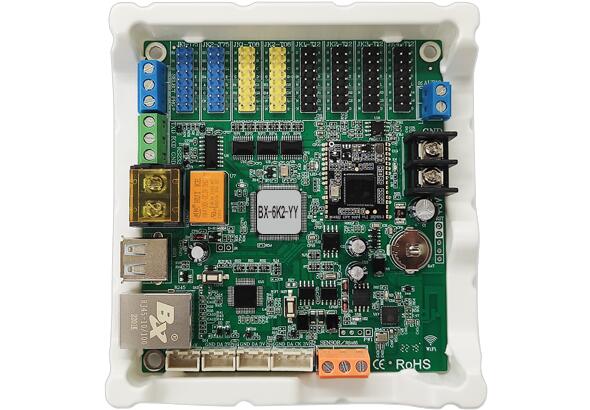

BX-6K2-YY 隔离网络无效数据 ，顺应忙碌重大网络 ，通讯更稳固 ；
支持三基色 ¦ 智能描点 ¦ 语音播报 ¦ 情形监测 ¦ 十字屏/T型屏 ¦ 多组动态区域 ¦ 多语种字库 ；
板载100M网口+RS232+RS485+USB+WiFi接口 ，选配无线wifi ；
板载种种传感器接口 ，板载继电器开关 ，板载节目选择接口 ；
涂敷UV三防胶 ，国标双85防护品级 ，防尘、防潮、防静电、防盐雾 ；
-40℃～80℃情形温度 ，3.5V-5.5V宽电压 ，7*24小时一直电 ，≤0.3%故障率 。
订单热线：
0512-36912677/88/99
2020版六代产品倾心打造“多场景 ? 全功效”大工程LED显示屏项目专用控制器
切合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器（卡）通用手艺要求》
1. 功效强盛
⑴ 支持三基色 。支持智能描点 ，便捷适配种种特殊模组和全彩模组 ；
⑵ 全系列支持中英文语音播报功效 ，知足项目语音需求 ；
⑶ 全系列支持wifi无线通讯 ，知足手机APP操控需求 ；
⑷ 全系列支持4G无线通讯 ，知足云平台信息宣布和终端装备治理需求 ；
⑸ 全系列支持情形监测功效 ；
⑹ 全系列支持十字屏、T型屏功效 ；
⑺ 6K系列内置多组中英文字库 ，支持全球近20个语种字库 ；
⑻ 6E系列支持超长、超高、超大带载：长度≤8192点 ，高度≤1024点 ，最大像素数4096K ；
⑼ 6K系列和6E系列支持多组动态区域和实时信息更新 ；
⑽ 全系列画面移动速率恣意调理 ，画面移动超等平滑 。6E系列极限带载下画面移动速率凌驾240点/秒 ；
⑾ 6X系列支持MODBUS工业总线 ，大大增强了LED显示屏在工业装备配套和工业现场应用的能力 ；
⑿ 全系列产品支持在系统设置和修改IP ，支持IP群组设置 ，自动检测MAC冲突和IP冲突 ；
⒀ 全系列产品不分型号 ，实现U盘节目通配上传 ；
⒁ 全系列支持蒙古文、希伯来文、阿拉伯文等恣意排版规则 ，轻松实现横屏竖排 。
2. 接口富厚 ，工艺优异
⑴ 板载亮度/温度/温湿度传感器接口、红外�？赝方涌凇S485情形传感器接口 ；（BX-6MT/6A系列除外）
⑵ 板载继电器开关 ；（BX-6MT/6A系列除外）
⑶ 板载2/4位节目选择接口（6E系列4位 ，其它2位） ；（BX-6MT/6A系列除外）
⑷ 板载全通讯接口
6K/6M/6E系列标配网口+RS232+RS485+USB接口 。-YY系列和部分6K/6M系列板载无线wifi ，支持选配 ；
⑸ 全系列涂敷UV三防胶 ，国标双85防护品级 ，防尘、防潮、防静电、防盐雾 ；
⑹ 全系列接纳塑壳托架包装 ，阻燃、环保、防静电、耐高温 ，直接上屏 ；
3. 性能稳固
⑴ -40℃～80℃情形温度 ；
⑵ 3.5V-5.5V宽电压 ；
⑶ 7*24小时一直电 ，≤0.3%故障率 ；
⑷ IP群组设置 ，MAC冲突检测 ；
⑸ U盘超强识读 ，U盘延伸线≤15m稳固传输 ；
⑹ 单核架构 ，双核性能 。相较五代产品 ，大幅提升刷新率和各项性能 ；
⑺ 配套SM16188模组时强烈推荐六代系列产品 ，性能更佳 。
4. 信息清静
⑴ 支持节目播放监看 ；
⑵ 支持iLEDCloud/iLEDSys信息宣布云平台（国家等保三级认证） ，具备严酷的节目审核管控系统 ；
5. 定制开发
⑴ 提供支持WINDOWS/LINUX/ANDROID/iOS等主要操作系统的二次开发包 ，包括种种动态库、通讯协议、测试例程等 ；
⑵ 支持JAVA/C/C++/C#/Delphi等主流编程语言 ，支持用户在种种平台举行二次开发 。
6. 六代产品知足种种应用场景
公交车、出租车、警用车等种种车载LED显示系统
高铁站、地铁站、机场、汽车站等种种交通诱导LED显示系统
限速标记牌、可变情报板、龙门架等高速公路LED显示系统
蹊径情报板、违章车辆警示牌、交通路口指示灯等LED显示系统
医院、政府等办公大厅LED显示系统
银行、邮政、移动等LED显示系统
体育彩票、福利彩票、街道店肆等种种营业网点LED显示系统
社区媒体、停车场、加油站等公共效劳场合LED显示系统
扬尘在线、气象信息等情形监测LED显示系统
种种生产线治理、指挥调理中心LED显示系统
自动售票机、智能电控柜、通道匝机等种种装备配套LED显示系统
......
六代产品以焦点科技承继了大型LED集群显示系统和定制开发项目上的优势职位！
六代产品延续了尊龙人生就是搏旧版“激情 立异 界说完善显示”的产品理念！
| 手艺参数 | |
|---|---|
| 产品状态 | 新版2020年11月投放市场 ，批量现货供应 |
| 控制点数 |
单色128K/双色96K/三基色64K点 ；宽度≤2048 |
| 显示模式 | 单色 2048*64 |
| 存储容量 | 4MByte |
| 节目数目 | 支持32个节目 。特殊需求可定制扩展 |
| 区域数目 | 支持15个静态区+10个动态区 。特殊需求可定制扩展 |
| 区域类型 | 静态区、动态区 |
| 字库文件 | 出厂标配16*16中文字库和8*16英文字库 ；用户可制作下载48*64内的恣意点阵各语种字库 |
| 显示效果 | |
|---|---|
| 移动平滑性 | 文字左移不错列 ，降低移动速率画面不颤抖 ，长屏左移亮度不损失 ； |
| 画面稳固性 | 支持画面移动速率恣意调理 ； 刷新率高 ，画面稳固 ； |
| 最佳视效带载宽度 | ≤1536点 |
| 模组兼容性 | |
|---|---|
| 适配模组 | 种种规格的单色、双基色、三基色LED显示模组 |
| 列驱动IC |
支持74HC595、通例恒流芯片、双锁存芯片等种种主流LED驱动芯片 ；不支持PWM芯片 |
| 行译码IC | 支持74HC138行译码和无译码模组 ，暂不支持其它行译码芯片 ，后期陆续添加支持种种行译码芯片 |
| 扫描类型 | 支持智能描点 ，支持静态至1/32扫描之间的恣意扫描类型 |
| 模组空点 | 支持恣意空点 |

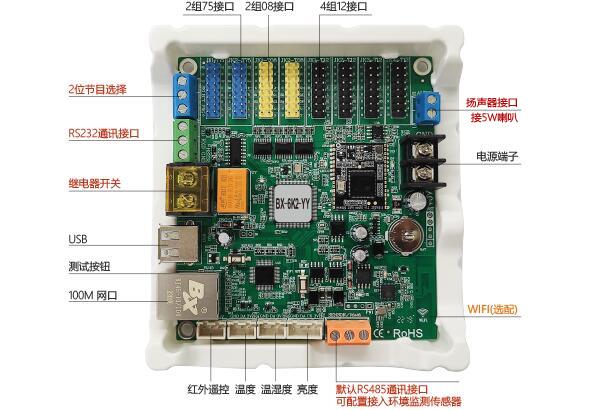

| 板载接口 | |
|---|---|
| 显示接口 | 4组 T75 +4 组 T08 +4 组 T12 |
| 通讯接口 | 板载100M网口+RS232+RS485+USB+WiFi接口 ；RS232通讯距离≤200m |
| 传感器接口 |
板载标配亮度/温度/温湿度传感器接口、RS485情形传感器接口、红外�？赝方涌� |
| 节目选择接口 | 标配2位节目选择接口 ，支持外部信号控制4个节目切换播放 ；可通过IO管脚设置知足更多节目切换需求 |
| 远程开关接口 | 板载继电器开关 ，支持远程开关屏幕电源 |
| 扬声器接口 | 板载扬声器接口 ，直接驱动带载≤5W喇叭 |
| 主要功效 | |
|---|---|
| 通讯功效 |
支持局域网和互联网通讯 ，支持RS232和RS485串行通讯 ； 支持U盘下载 ，U盘延伸线≤7.5m稳固传输 选配无线wifi ，支持手机APP ，知足无线局域网络应用 |
| 网络自检 | IP在线设置和群组设置 ，MAC冲突和IP冲突自动检测 |
| 网络增强 | 隔离网络无效数据 ，顺应忙碌重大网络（含较多摄像头） ，通讯更稳固 |
| 节目播放控制 |
支持节目顺序播放、节目准时播放 标配2位节目选择接口 ，支持外部信号控制4个节目切换播放 |
| 继电器开关 | 板载继电器开关 ，支持软件下令开关和准时自动开关屏幕 |
| 亮度调解功效 | 16级亮度调解 ，支持三种亮度调解模式：手动调亮、分时段自动调亮和情形自顺应调亮 |
| �？仄鞴π� | 支持节目选择、画面锁定、亮度调解、屏幕开关机、屏幕测试 |
| 通例传感器 | 支持温度、温湿度传感器的便捷接入和显示 ；支持亮度传感器的便捷接入 |
| Modbus情形传感器 |
支持风速、风向、空气质量、噪声、大气压力、光照、负氧离子等种种情形传感器 支持氧气、二氧化碳、二氧化硫等种种气体传感器 ，支持雷达测速、水位、雨量、土壤等种种传感器 |
| 信息动态刷新 | 支持5个动态区域 。带载128*32点单色屏时 ，串口通讯的信息更新速率可达20ms以内 |
| 语音播报功效 | 支持中英文语音播报 �？赏讲ケㄏ允灸谌� ，也可自力播报其它内容 。板载扬声器接口 ，直接驱动带载≤5W喇叭 |
| 屏参速配功效 | 支持屏幕设置参数的生涯与回读 |
| 二次开发 |
提供通讯协媾和测试例程 ，也提供C# 、JAVA、VB、C++整套的开发工具 |
| 内置字库 |
内置多组中英文字库 ，支持多语种字库 出厂标配16*16中文和8*16英文字库 ，用户可自行制作下载48*64内的恣意点阵各语种字库 |
| 系统升级和维护 | |
|---|---|
| 固件升级功效 | 支持底层软件在线升级 ，极大利便了系统开发、维护和功效升级 ，
为客户有用节约本钱 ，降低项目危害 ； |
|
电气参数 |
|
|---|---|
| 事情电压 |
5V（3.5V～5.5V宽事情电压） 切合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器（卡）通用手艺要求》 ，C级达标 |
| 额定功率 | ≤2W |
|
情形顺应性 |
|
|---|---|
| 情形温度 |
情形温度-40℃～80℃稳固事情 切合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器（卡）通用手艺要求》 ，C级达标 |
| 防盐雾品级 |
知足海边500米使用情形要求 切合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器（卡）通用手艺要求》 ，C级达标 |
|
电磁兼容性 |
|
|---|---|
| 无线电骚扰 |
对控制器的电源端子、网口和串口举行无线电骚扰检测 切合《GB/T 9254.1-2021 信息手艺装备、多媒体装备和吸收机电磁兼容第一部分发射要求》界说的骚扰限值 |
| 静电放电抗扰度 |
对控制器的网口、串口、USB口、传感器接口、I/O控制接口举行浪涌攻击检测 |
| 浪涌攻击抗扰度 |
对控制器的电源端子和网口举行浪涌攻击检测 通过《GB/T 17626.5-2019 电磁兼容试验和丈量手艺浪涌（攻击）抗扰度试验》试验品级4级 ，测试电压4KV的测试 |
|
品质包管 |
|
|---|---|
| 品质标准 |
7*24小时一直电 ，故障率≤0.3% |
| 结构防护 | 精制塑壳托架 ，知足绝缘、防腐、防静电、耐崎岖温、阻燃、环保等要求 ，直接上屏装置 ； |
| 外貌防护 | 所有元器件外貌涂覆UV三防胶 ，国标双85防护品级 ，防尘、防潮、防静电、防盐雾 。 |
|
品质包管 |
|
|---|---|
| 品质标准 |
7*24小时一直电 ，故障率≤0.3% |
| 结构防护 | 精制塑壳托架 ，知足绝缘、防腐、防静电、耐崎岖温、阻燃、环保等要求 ，直接上屏装置 ； |
| 外貌防护 | 所有元器件外貌涂覆UV三防胶 ，国标双85防护品级 ，防尘、防潮、防静电、防盐雾 。 |
