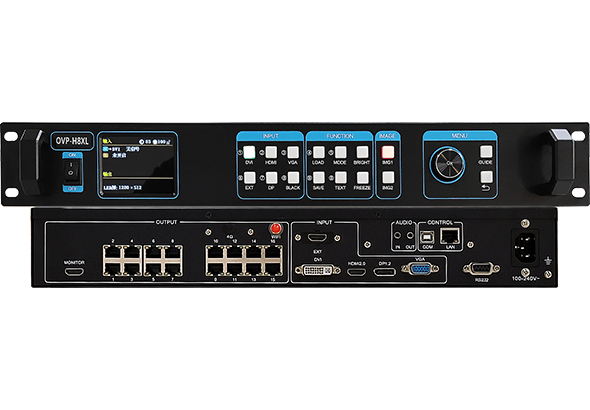

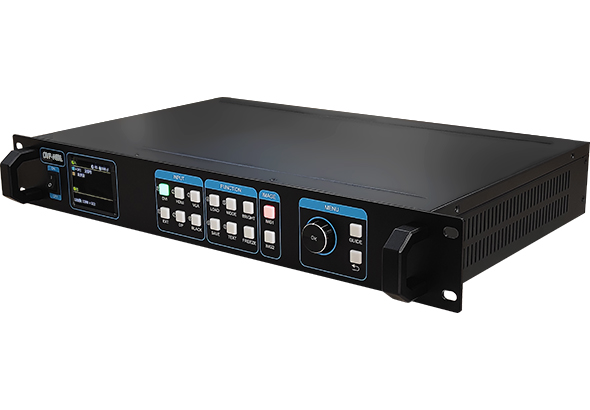

0VP-H8XL面向大型旅馆、高端聚会、酒吧KTV等应用领域，支持2画面显示和恣意结构。支持4Kx2K@60Hz图像处置惩罚和拼接。装备集成16千兆网口大发送，支持4K点对点输出，支持LED显示屏的远程维护。
最大带载1000万像素，宽度≤16000，高度≤3840；
输入接口：DP1.2*1、HDMI2.0*1、DVI*1、EXT*1、VGA*1，支持2路4Kx2K@60Hz；
标配2.8"液晶屏，支持多语言菜单界面（中文、英文、俄文、越南语）;
标配无线WiFi，支持手机APP无线控制；
标配RS232控制接口，可接入中控装备；
1.5U机箱，重量≤5KG。
订单热线：
0512-36912677/88/99
OVP-L/M系列前置USB2.0接口，支持U盘播放，支持视频播放、图片播放、视频和图片混淆播放三种模式；
OVP-M/H系列标配wifi（M1X除外），标配2.8"液晶屏，支持多语言菜单界面（中文、英文、俄文、越南语）；
OVP-M/H系列支持EXT*1扩展接口（M1X除外），可凭证客户需求，无邪选配SDI接口� ？榛蛭尴咄聊 ？�；
OVP-H系列标配1-2路DP输入接口，标配RS232中控接口；
OVP-L/M/H系列标配音频输入输出接口。
OVP-H功效特征
支持输入视频源准时切换；
支持装备输出信号的开启和关闭；
支持自界说区分率；
支持4K×2K@60Hz点对点输出；（支持标准区分率和部分自界说区分率，宽度≤3840，高度≤2160）
支持对输入视频源画面举行截取、局部显示；
支持输入自顺应信号源区分率；
支持输出自顺应显示屏参数设置；
支持快捷无邪的色温调理；
支持输入和输出信号热备份；
可预存16种用户模式供用户快速挪用；
支持底层软件和FPGA固件在线升级，极大利便了系统开发、维护和功效升级。
-30℃～70℃ 情形温度下稳固事情
抗8KV接触放电，超强抗浪涌攻击能力，更低故障
产品检测和资质认证
OVP产品通过国家自愿性产品认证试验，经由清静测试和电磁兼容性测试，获得CQC认证证书；
OVP产品通过欧盟强制性产品认证试验，经由清静测试和电磁兼容性测试，获得CE认证证书；
OVP产品通过了中国ROHS2.0《电器电子产品有害物质限制使用治理步伐》和GB/T 26572-2011的6项划定检测；
OVP产品通过了欧盟ROHS《关于限制在电子电器装备中使用某些有害因素的指令》的10项划定检测。
| 视频输入源 | ||
|---|---|---|
| EXT×1 | 扩展输入端口，标配HDMI，可凭证客户需求，无邪选配DVI接口、SDI接口、无线同屏� ？� | |
| DVI×1 | VESA标准：1920×1080@60Hz向下兼容，支持3840×2160@30Hz | |
| HDMI×1 | VESA标准：3840x2160@60Hz向下兼容，HDMI 2.0 | |
| VGA×1 | VESA标准：1600×1200@75Hz向下兼容 | |
| DP×1 | VESA 标准：3840×2160@60Hz向下兼容，DP1.2 | |
| 视频输出端口 | ||
|---|---|---|
| MONITOR×1 | 1024×768@60Hz | |
| NET×16 |
16千兆网口输出，通过网线毗连LED显示屏，直连吸收卡； |
|
| 音频输入/输出端口 | |
|---|---|
| HDMI音频 | HDMI视频输入端口内嵌 |
| AUDIO_IN | 3.5mm模拟音频输入接口 |
| AUDIO_OUT | 3.5mm模拟音频输出接口 |
| 控制接口 | ||
|---|---|---|
| COM |
USB控制接口 |
|
| LAN | 网络控制接口 | |
| WIFI | WIFI无线控制 | |
| RS232 | 串口控制接口，可接入中控装备 | |
| 主要功效 | |
|---|---|
| 通讯功效 | 支持串口通讯，支持局域网通讯和IP地点设置，标配无线WiFi，支持手机APP无线控制，标配RS232中控接口 完成OVP视频装备的相关参数设置和功效设置，完成对LED显示屏的参数设置 |
| 接口扩展 | 支持选配3G-SDI接口，选配手机无线同屏� ？� |
| 妄想使命 | 支持输入视频源准时切换 |
| 智能导航 | 液晶菜单支持智能导航功效，利便用户快捷设置 |
| 多语言界面 | 液晶菜单支持中文、英文、俄文、越南语共4种语言界面 |
| 开机LOGO | 支持默认、自界说和无LOGO三种选项 |
| 智能设置 | 支持凭证LED显示屏区分率自动完成装备参数适配 |
| 多画面功效 | 支持双画面显示，支持画中画与画外画显示 |
| 图像镜像功效 |
支持水平镜像、笔直镜像、水平笔直镜像 |
| 画面截取功效 | 支持对输入视频源画面举行截取、局部显示 |
| 点对点功效 | 支持4K×2K@60Hz点对点输出，支持标准区分率和部分自界说区分率� ？矶�≤3840，高度≤2160 注重：使用4K点对点输出功效时，请选择较高设置的显卡和电脑！ |
| 亮度调解 | 支持100级亮度调解 |
| EDID设置 | 支持HDMI、DVI、DP自界说输入区分率 |
| VGA校正 | 支持VGA调解和VGA ADC校正 |
| 输出控制 | 支持装备输出信号的开启和关闭 |
| 色温调理 |
预设自然、偏暖、偏冷三种显示效果，用户亦可自界说色温 |
| 画质调理 | 预设明亮/柔和2种画质模式 |
| 用户模式 | 支持预存≤16个用户模式，支持便捷的场景切换 |
| 热备份功效 |
支持输入和输出画面热备份功效 |
| 工厂复位 |
支持装备恢复出厂设置 |
| 按键锁 | 支持对装备面板设置按键锁定和按键解锁状态，避免误操作 |
| 工程锁 | 支持对装备设置工程锁 |
| 系统升级和维护 | |
|---|---|
| 固件升级功效 |
支持底层软件和FPGA固件在线升级，极大利便了系统开发、维护和功效升级， 为客户有用节约本钱，降低项目危害 |
| 整机规范 | |
|---|---|
| 输入电压 | 100-240V~50/60Hz |
| 额定功率 | ≤50W |
| 操控方法 | 液晶菜单、面板按键、LedshowTV演播器软件、OVP Builder装备设置软件、Builder APP |
| 液晶屏 | 2.8”彩色液晶屏，区分率320×240 |
| 装箱配件 |
3Pin主机电源线1.5M*1, 六类软网线1.5M*1,USB-A-B线1.5M*1, HDMI2.0软线1.5M*2, HDMI-DVI转讨论*1 |
| 机箱 | 金刚黑 铝面板 1.5U标准工业机箱 |
| 尺寸 | 482.6mm×300mm×66.6mm |
| 重量 | ≤5KG |
|
情形顺应性 |
|
|---|---|
| 事情温度 |
-30℃～70℃ |
| 情形湿度 |
15%～85% |
|
电磁兼容性 |
|
|---|---|
| 无线电骚扰和抗扰度 |
对OVP装备的电源端口、HDMI接口、DVI接口、VGA接口举行无线电骚扰检测。 切合《GB/T 9254.1-2021 信息手艺装备、多媒体装备和吸收机 电磁兼容 第一部分 发射要求》界说的骚扰限值。 骚扰检测切合欧盟《EN 55032：2015 多媒体装备的电磁兼容性》的划定要求。 骚扰抗扰度检测切合《ICE/EN 61000 电磁兼容性》的划定要求。 |
| 静电放电抗扰度 |
对OVP装备的USB口、HDMI接口、DVI接口、VGA接口举行静电放电抗扰度检测。 试验品级4级，接触放电8KV。 切合《GB/T17626.2-2018电磁兼容试验和丈量手艺静电放电抗扰度试验》的划定要求。 切合《ICE/EN 61000-4-2》的划定要求。 |
| 浪涌攻击抗扰度 |
对OVP装备的电源端口和网口举行浪涌攻击检测。 试验品级4级，测试电压4KV。 切合《GB/T 17626.5-2019电磁兼容试验和丈量手艺浪涌（攻击）抗扰度试验》的划定要求。 切合《ICE/EN 61000-4-5》的划定要求。 |
