Modbus控制器，便捷适配工业装备，便捷对接DCS工业系统/情形数采仪等。支持标准Modbus协媾和信息动态刷新，免二次开发。
硬件设置、带载指标和手艺性能周全等同于BX-Y1A；
标配网口和RS485串口均支持Modbus协议。支持各通讯口同时发送信息，适用种种工业现��；
标配种种通例传感器接口和RS485情形传感器接口、继电器开关、4位节目选择接口；
标配100M网口+USB接口+WiFi接口+RS485串口；
涂敷UV三防胶，国标双85防护品级，防尘、防潮、防静电、防盐雾；
-40℃～80℃情形温度，3.5V-5.5V宽电压，7*24小时一直电，≤0.3%故障率。
订单热线：
0512-36912677/88/99

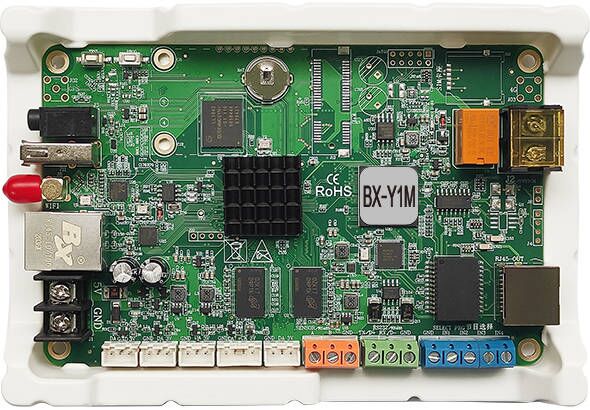

BX-Y1M产品专业适配Modbus工业装备和系统
切合《T/COEMA 103S-2019 异步LED显示屏播放器通用手艺要求》
Modbus控制器作为BX产品线的一个细小分支，主要包括6款型号：BX-6X1 /6X2 /6X3 /6X4-T12 /6X4-T08 /Y1M。
其中BX-Y1M主要用于全彩LED显示屏、更大像素点数、更多参量数据的应用场合。
1. 专业性强
⑴ 支持Modbus协议，便捷适配Modbus工业装备/DCS工业系统/情形数采仪等。与古板应用系统比照，节约1台工业盘算机, 免去重大的二次开发;
⑵ 板载网口和RS485串口均支持Modbus协议。支持各通讯口同时发送信息, 适用种种工业现场;
⑶ Modbus控制器支持主机或从机两种系统接入模式，支持Modbus协议的0x03、0x04、0x06和0x10功效码。
主机模式体现控制器为主机，自动去获取装备数据；
从机模式体现控制器为从机，被动吸收Modbus装备传输的数据；
⑷ 参量数据限制
Modbus控制器RS485串口支持≤20个装备，Modbus控制器网口支持装备数目不限；
BX-6X系列产品支持参量数据≤256个，BX-Y1M支持参量数据不限；
⑸ 串口波特率
BX-6X系列产品支持串口波特率：9600、57600，BX-Y1M支持更多串口波特率；
⑹ 数据类型和数据运算
数据类型支持ABCD / DCBA / BADC / CDAB四种解码顺序的单精度浮点型、有符号短整型、有符号长整型、无符号短整型、无符号长整型。
数据运算支持 +、-、×、÷、%、1/n、a2、
、
等常用运算公式。
⑺ 初始化设置
凭证需要选择modbus RTU主机/从机模式、modbus TCP主机/从机模式，凭证Modbus装备输入响应的ID、IP、端口、功效码、寄存器起始地点、超时时间、时间距离、数据类型、数据崎岖位顺序等。
⑻ 数据的显示样式
使用Ledshow软件完成参量数据在LED屏幕上显示样式的排版设计。这个版块的人性化设计和用户操作体验，我们将会进一步开发和提升。
2. 接口富厚，工艺优异
⑴ 板载全通讯接口：100M网口+RS485/RS232+USB+WiFi接口；
⑵ 板载种种通例传感器接口和RS485情形传感器接口、继电器开关、节目选择接口；
⑶ 全系列涂敷UV三防胶，国标双85防护品级，防尘、防潮、防静电、防盐雾；
⑷ 全系列接纳塑壳托架包装，阻燃、环保、防静电、耐高温，直接上屏；
3. 多重工业级品控包管，性能稳固
⑴ -40℃～80℃情形温度；
⑵ 3.5V-5.5V宽电压；
⑶ 7*24小时一直电，≤0.3%故障率；
⑷ IP群组设置，MAC冲突检测；
⑸ 涂敷UV三防胶，国标双85防护品级，防尘、防潮、防静电、防盐雾；
⑹ 隔离网络无效数据，顺应忙碌重大网络，通讯更稳固。
| 手艺指标 | |
|---|---|
| 产品状态 | 2020年3月投放市场，批量现货供应 |
| 控制点数 | 总像素≤600K：1024*600；（宽度≤8192, 高度≤2048） |
| 硬件设置 | 1GHz双核处置惩罚器、512MB DRAM，1080P高清硬解码播放 |
| 存储容量 | 标配4GByte，支持USB扩展至256GB |
| 节目数目 | 不限 |
| 区域数目 | 支持32个区域。特殊需求可定制扩展 |
| 区域类型 |
天气区、图文区、字幕区、视频区、夏历区、时间区、模拟表盘、正负计时、传感器区、动态区、网络数据分区 |
| 边框显示 | 区域炫彩边框 |
| 时钟显示 | 夏历、模拟表盘、中英文时钟、正负计时 (均支持多组显示) |
| 软件功效 | 分组集群治理/多节目编辑/多区域显示/节目自顺应/多种语言版本 |
| 显示效果 | |
|---|---|
| 节目分区 | 支持节目恣意位置和数目开窗分区，支持区域层叠，支持256级透显着示效果 |
| OSD功效 | 支持32bit真彩OSD，支持视频区和图文区叠加播放，支持256级透显着示效果 |
| 显示特效 | 富厚的3D特技、炫彩字幕、炫动配景、炫彩边框等 |
| 移动平滑性 | 图文/字幕画面移动超等平滑，最大带载点数下左移速率可达180点/秒 |
| 支持播放媒体 | |
|---|---|
| 视频名堂 | 支持avi, wmv, mpg, rmvb, mov, vob, mp4, flv等常见视频名堂 |
| 音频名堂 | 支持mp3, wav, wma, ogg, ape, acc等常见音频名堂 |
| 图片名堂 | 支持bmp, jpg, png, gif等常见图片名堂 |
| 文本名堂 | 支持txt, rtf, word, excel等 |
| 模组兼容性 | |
|---|---|
| 适配模组 | 种种规格单双色和全彩LED显示模组 |
| 列驱动IC | 支持74HC595、通例恒流芯片、双锁存芯片、PWM芯片等主流LED驱动芯片 |
| 行译码IC | 支持行译码和无译码模组，支持种种行译码芯片 |
| 扫描类型 | 支持智能描点，支持静态至1/64扫描之间的恣意扫描类型 |
| 模组空点 | 支持恣意空点，适配种种规格模组 |
| RGB信号 | 支持RGB信号线序无邪界说 |
| 板载接口 | |
|---|---|
| 显示输出接口 | 1个千兆网口，毗连吸收卡 |
| 通讯接口 | 板载网口和RS485串口均支持Modbus通讯协议。支持各通讯口同时发送信息，适用种种工业现场 |
| 音频接口 | 1路AUDIO输出 |
| 传感器接口 | 标配红外�？赝贰⒘炼取⑽露取⑽率却衅鹘涌�，标配RS485情形传感器接口 |
| 节目选择接口 | 标配4位节目选择接口，支持外部信号控制16个节目切换播放 |
| 远程开关接口 | 板载继电器开关，支持远程开关屏幕电源 |
| USB接口 | 支持U盘即插即播，也可导入播放；U盘延伸线≤7.5m稳固传输 |
| 主要功效 | |
|---|---|
| 语音播报功效 | 支持中英文语音播报功效，知足项目语音需求 |
| 通讯功效 |
支持局域网和互联网通讯，IP在线设置和群组设置，MAC冲突和IP冲突自动检测； 标配无线wifi，支持手机APP；选配4G，选配GPS； |
| 节目播放控制 | 支持节目顺序播放、节目准时播放；支持紧迫通知； 板载4位节目选择接口，支持外部信号控制16个节目切换播放 |
| 截屏监视功效 | 支持对节目播放的目今显示画面举行截屏监看 |
| 旋转显示功效 | 支持90°/180°/270°屏幕旋转显示功效 |
| 区域复制功效 | 支持区域复制功效 |
| 准时开关功效 | 板载继电器开关，支持软件下令开关和准时自动开关屏幕 |
| 亮度调解功效 | 16级亮度调解，支持三种亮度调解模式：手动调亮、分时段自动调亮和情形自顺应调亮 |
| �？仄鞴π� | 支持节目点播、音量调解、亮度调解、屏幕开关机、屏幕测试等 |
| 传感器接入功效 |
板载红外�？赝贰⒘炼取⑽露取⑽率却衅鹘涌�； 板载RS485接口，支持种种情形监测传感器和其它RS485接口传感器的便捷接入 |
| 天气预告功效 | 支持海内外洋天气预告，外洋凌驾21000个都会，海内支持到所有县区 |
| 信息动态刷新 |
32个动态区域，支持信息动态刷新。特殊需求可定制扩展 |
| 多屏同步功效 |
支持多个播放器在播放相同节目信息时，坚持播放画面实时同步的功效 |
| 配景音乐功效 | 支持节目配景音乐 |
| 网络流媒体播放 | 支持HLS、RTSP和RTMP协议的网络流媒体的播放 |
| 日志纪录功效 |
包括通讯日志和节目播放日志。 每条通讯日志包括提倡方、爆发时间、相关事务、相关参数及通讯效果。每条节目播放日志包括节目名称和播放时间。 |
| 加密认证功效 |
支持对播放器设置通讯密码； 支持SSL/TLS加密协议，包管通讯信息清静。支持数字署名认证手艺，包管素材传输准确和清静。 |
| 数据库毗连功效 | 支持毗连mySQL、SQL server名堂的数据库，自动获取数据并显示 |
| 网络数据分区功效 | 通过效劳器端URL并指定字段，动态获取JSON文件数据和JSON字段值 |
| 二次开发 |
定制开发：便捷适配工业装备/DCS工业系统/情形数采仪等。（节约1台工业盘算机，免去重大的二次开发） |
| 云应用和信息清静 |
提供配套的专业级云平台宣布软件和手机App，通过国家信息清静品级�；と度现� 具备用户实名认证、多级角色权限治理、节目编辑/审核/宣布、显示屏自顺应节目宣布等功效 具备远程LED显示屏治理功效、显示屏状态监测功效，具备节目宣布报表天生、屏幕信息在线监控、应急多级审核机制的信息清静包管功效 |
| 系统升级和维护 | |
|---|---|
| 固件升级功效 |
支持底层软件在线升级，极大利便了系统开发、维护和功效升级；为客户有用节约本钱，降低项目危害 |
| 电气参数 | |
|---|---|
| 事情电压 |
5V（3.5V～5.5V宽事情电压）； 切合《T/COEMA 103S-2019 异步LED显示屏播放器通用手艺要求》，C级达标 |
| 额定功率 | ≤10W |
|
情形顺应性 |
|
|---|---|
| 情形温度 |
情形温度-40℃～80℃稳固事情； 切合《T/COEMA 103S-2019 异步LED显示屏播放器通用手艺要求》，C级达标 |
| 防盐雾品级 |
知足海边500米使用情形要求； 切合《T/COEMA 103S-2019 异步LED显示屏播放器通用手艺要求》，C级达标 |
|
电磁兼容性 |
|
|---|---|
| 无线电骚扰 |
对控制器的电源端子、网口和串口举行无线电骚扰检测 切合《GB/T 9254.1-2021 信息手艺装备、多媒体装备和吸收机电磁兼容第一部分发射要求》界说的骚扰限值 |
| 静电放电抗扰度 |
对控制器的网口、串口、USB口、传感器接口、I/O控制接口举行浪涌攻击检测 |
| 浪涌攻击抗扰度 |
对控制器的电源端子和网口举行浪涌攻击检测 通过《GB/T 17626.5-2019 电磁兼容试验和丈量手艺浪涌（攻击）抗扰度试验》试验品级4级，测试电压4KV的测试 |
|
品质包管 |
|
|---|---|
| 品质标准 |
7*24小时一直电，故障率≤0.3% |
| 结构防护 |
精制塑壳托架，知足绝缘、防腐、防静电、耐崎岖温、阻燃、环保等要求，直接上屏装置 |
| 外貌防护 | 所有元器件外貌涂覆UV三防胶，国标双85防护品级，防尘、防潮、防静电、防盐雾 |
