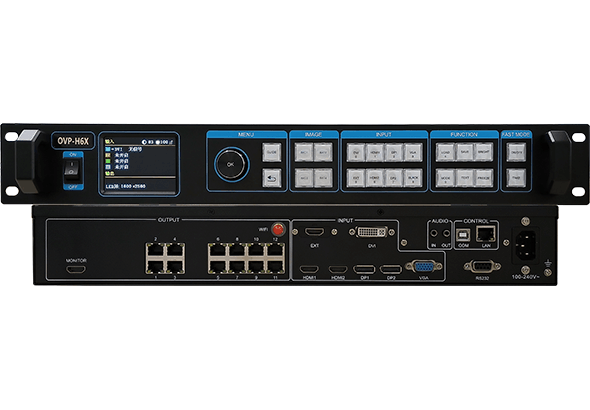

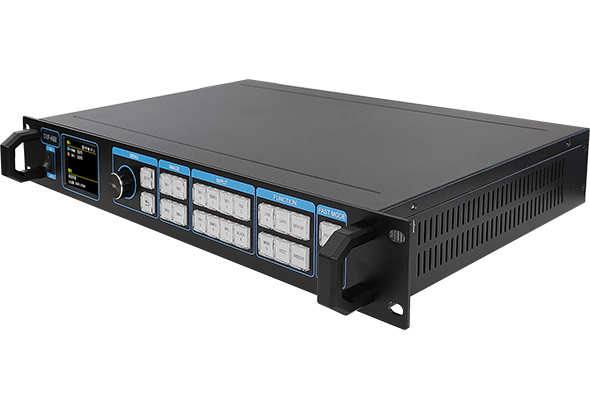

OVP-H6X是面向LED大屏幕显示、演出租赁、聚会室、演播室等市场的高端视频处置惩罚装备。支持2/3/4画面显示和恣意结构 ，支持4Kx2K@60Hz图像处置惩罚和拼接。装备集成12千兆网口大发送 ，支持4K点对点输出 ，支持LED显示屏的远程维护。
最大带载786万像素 ，宽度≤16000 ，高度≤3840；
输入接口：DP1.2*2、HDMI1.4*2、DVI*1、EXT*1、VGA*1；
支持2路4Kx2K@60Hz和2路4Kx2K@30Hz；
标配2.8"液晶屏 ，支持多语言菜单界面（中文、英文、俄文、越南语）;
标配无线WiFi ，支持手机APP无线控制；
标配RS232控制接口 ，可接入中控装备；
1.5U机箱 ，重量≤5KG。
订单热线：
0512-36912677/88/99
OVP-L/M系列前置USB2.0接口 ，支持U盘播放 ，支持视频播放、图片播放、视频和图片混淆播放三种模式；
OVP-M/H系列标配wifi（M1X除外） ，标配2.8"液晶屏 ，支持多语言菜单界面（中文、英文、俄文、越南语）；
OVP-M/H系列支持EXT*1扩展接口（M1X除外） ，可凭证客户需求 ，无邪选配SDI接口� ？榛蛭尴咄聊 ？�；
OVP-H系列标配1-2路DP输入接口 ，标配RS232中控接口；
OVP-L/M/H系列标配音频输入输出接口。
OVP-H功效特征
支持输入视频源准时切换；
支持装备输出信号的开启和关闭；
支持自界说区分率；
支持4K×2K@60Hz点对点输出；（支持标准区分率和部分自界说区分率 ，宽度≤3840 ，高度≤2160）
支持对输入视频源画面举行截取、局部显示；
支持输入自顺应信号源区分率；
支持输出自顺应显示屏参数设置；
支持快捷无邪的色温调理；
支持输入和输出信号热备份；
可预存16种用户模式供用户快速挪用；
支持底层软件和FPGA固件在线升级 ，极大利便了系统开发、维护和功效升级。
-30℃～70℃ 情形温度下稳固事情
抗8KV接触放电 ，超强抗浪涌攻击能力 ，更低故障
产品检测和资质认证
OVP产品通过国家自愿性产品认证试验 ，经由清静测试和电磁兼容性测试 ，获得CQC认证证书；
OVP产品通过欧盟强制性产品认证试验 ，经由清静测试和电磁兼容性测试 ，获得CE认证证书；
OVP产品通过了中国ROHS2.0《电器电子产品有害物质限制使用治理步伐》和GB/T 26572-2011的6项划定检测；
OVP产品通过了欧盟ROHS《关于限制在电子电器装备中使用某些有害因素的指令》的10项划定检测。
| 视频输入源 | ||
|---|---|---|
| EXT×1 | 扩展输入端口 ，标配HDMI ，可凭证客户需求 ，无邪选配DVI接口、SDI接口、无线同屏� ？� | |
| DVI×1 | VESA标准：1920×1080@60Hz向下兼容 ，支持3840×2160@30Hz | |
| HDMI×2 | VESA标准：1920×1080@60Hz向下兼容 ，HDMI 1.4 | |
| VGA×1 | VESA标准：UXGA@75Hz向下兼容 | |
| DP×2 | VESA 标准：3840×2160@60Hz向下兼容 ，DP1.2 | |
| 视频输出端口 | ||
|---|---|---|
| MONITOR×1 | 1024x768@60Hz | |
| NET×12 |
12千兆网口输出 ，通过网线毗连LED显示屏 ，直连吸收卡； |
|
| 音频输入/输出端口 | |
|---|---|
| HDMI音频 | HDMI视频输入端口内嵌 |
| AUDIO_IN | 3.5mm模拟音频输入接口 |
| AUDIO_OUT | 3.5mm模拟音频输出接口 |
| 控制接口 | ||
|---|---|---|
| COM |
USB控制接口 |
|
| LAN | 网络控制接口 | |
| WIFI | WIFI无线控制 | |
| RS232 | 串口控制接口 ，可接入中控装备 | |
| 系统升级和维护 | |
|---|---|
| 固件升级功效 |
支持底层软件和FPGA固件在线升级 ，极大利便了系统开发、维护和功效升级 ， 为客户有用节约本钱 ，降低项目危害 |
| 主要功效 | |
|---|---|
| 通讯功效 | 支持串口通讯 ，支持局域网通讯和IP地点设置 ，标配无线WiFi ，支持手机APP无线控制 ，标配RS232中控接口 完成OVP视频装备的相关参数设置和功效设置 ，完成对LED显示屏的参数设置 |
| 接口扩展 | 支持选配3G-SDI接口 ，选配手机无线同屏� ？� |
| 妄想使命 | 支持输入视频源准时切换 |
| 智能导航 | 液晶菜单支持智能导航功效 ，利便用户快捷设置 |
| 多语言界面 | 液晶菜单支持中文、英文、俄文、越南语共4种语言界面 |
| 开机LOGO | 支持默认、自界说和无LOGO三种选项 |
| 智能设置 | 支持凭证LED显示屏区分率自动完成装备参数适配 |
| 信号快速切换 | 支持各信号源之间无缝快速切换 ，在”快速切换模式”下可将预监画面瞬间无缝切换到LED显示屏播放 |
| 多画面功效 | 支持双画面、三画面、四画面显示 ，支持画面恣意结构 |
| 图像镜像功效 |
支持水平镜像、笔直镜像、水平笔直镜像 |
| 画面截取功效 | 支持对输入视频源画面举行截取、局部显示 |
| 点对点功效 | 支持4K×2K@60Hz点对点输出 ，支持标准区分率和部分自界说区分率� ？矶�≤3840 ，高度≤2160 注重：使用4K点对点输出功效时 ，请选择较高设置的显卡和电脑！ |
| 亮度调解 | 支持100级亮度调解 |
| EDID设置 | 支持HDMI、DVI、DP自界说输入区分率 |
| VGA校正 | 支持VGA调解和VGA ADC校正 |
| 输出控制 | 支持装备输出信号的开启和关闭 |
| 色温调理 |
预设自然、偏暖、偏冷三种显示效果 ，用户亦可自界说色温 |
| 画质调理 | 预设明亮/柔和2种画质模式 |
| 用户模式 | 支持预存≤16个用户模式 ，支持便捷的场景切换 |
| 热备份功效 |
支持输入和输出画面热备份功效 |
| 工厂复位 |
支持装备恢复出厂设置 |
| 按键锁 | 支持对装备面板设置按键锁定和按键解锁状态 ，避免误操作 |
| 工程锁 | 支持对装备设置工程锁 |
| 整机规范 | |
|---|---|
| 输入电压 | 100-240V~50/60Hz |
| 额定功率 | ≤50W |
| 操控方法 | 液晶菜单、面板按键、LedshowTV演播器软件、OVP Builder装备设置软件、Builder APP |
| 液晶屏 | 2.8”彩色液晶屏 ，区分率320×240 |
| 装箱配件 | 3Pin主机电源线1.5M*1, 六类软网线1.5M*1,USB-A-B线1.5M*1, HDMI2.0软线1.5M*2, HDMI-DVI转讨论*1 |
| 机箱 | 金刚黑 铝面板 1.5U标准工业机箱 |
| 尺寸 | 482.6mm×300mm×66.6mm |
| 重量 | ≤5KG |
|
情形顺应性 |
|
|---|---|
| 事情温度 |
-30℃～70℃ |
| 情形湿度 |
15%～85% |
|
电磁兼容性 |
|
|---|---|
| 无线电骚扰和抗扰度 |
对OVP装备的电源端口、HDMI接口、DVI接口、VGA接口举行无线电骚扰检测。 切合《GB/T 9254.1-2021 信息手艺装备、多媒体装备和吸收机 电磁兼容 第一部分 发射要求》界说的骚扰限值。 骚扰检测切合欧盟《EN 55032：2015 多媒体装备的电磁兼容性》的划定要求。 骚扰抗扰度检测切合《ICE/EN 61000 电磁兼容性》的划定要求。 |
| 静电放电抗扰度 |
对OVP装备的USB口、HDMI接口、DVI接口、VGA接口举行静电放电抗扰度检测。 试验品级4级 ，接触放电8KV。 切合《GB/T17626.2-2018电磁兼容试验和丈量手艺静电放电抗扰度试验》的划定要求。 切合《ICE/EN 61000-4-2》的划定要求。 |
| 浪涌攻击抗扰度 |
对OVP装备的电源端口和网口举行浪涌攻击检测。 试验品级4级 ，测试电压4KV。 切合《GB/T 17626.5-2019电磁兼容试验和丈量手艺浪涌（攻击）抗扰度试验》的划定要求。 切合《ICE/EN 61000-4-5》的划定要求。 |
| 文件名称 | 手艺说明 | 下载次数 | 下载 | 网盘下载 |
|---|---|---|---|---|
|
LedshowTV 2024多媒体演播器 最新版
版本号：V24.04.03.00 |
74114 | |||
|
BXsetPro通例调屏
版本号：20240312 |
1956 | |||
|
BXsetPro 智能扫描操作说明
版本号：20240320 |
1101 | |||
|
底层固件升级包 OVP-M8X C版
版本号：20240813 |
1665 | |||
|
底层固件升级包 OVP-M6X C版
版本号：20240813 |
1593 | |||
|
底层固件升级包 OVP-M4X C版
版本号：20240823 |
1725 | |||
|
底层固件升级包 OVP-M2X C版
版本号：20240820 |
1108 | |||
|
底层固件升级包 OVP-L4X C版
版本号：20240802 |
1577 | |||
|
底层固件升级包 OVP-L3X C版
版本号：20240802 |
1823 | |||
|
底层固件升级包 OVP-L2X C版
版本号：20240820 |
1324 | |||
|
底层固件升级包 OVP-H6X
版本号：20211221 |
3027 | |||
|
底层固件升级包 OVP-H8XL
版本号：20211110 |
16013 | |||
|
底层固件升级包 OVP-H8X
版本号：20211025 |
V20200114
1 修改界面文件(用户模式生涯和挪用)、开放至16种用户模式
2 修改切换信号源引起的花屏征象
|
16244 | ||
|
OVP Builder APP 用户手册
版本号：20221115 |
尊龙人生就是搏旧版视频处置惩罚器配套使用的APP
|
12916 | ||
|
OVP Builder 软件用户手册
版本号：20201125 |
24162 | |||
|
LedshowTV 2019软件 用户手册
版本号：20190722 |
21864 | |||
|
OVP-L3X 规格书
版本号：20221014 |
3771 | |||
|
OVP-L4X规格书
版本号：20221014 |
14169 | |||
|
OVP-L2X 规格书
版本号：20221014 |
25486 | |||
|
OVP-L1X 规格书
版本号：20221014 |
24620 | |||
|
单画面L系列视频控制器 用户手册
版本号：20220802 |
适用于OVP-L4X/ L3X/ L2X/ L1X 视频控制器
|
3247 | ||
|
OVP-M6X 规格书
版本号：20220303 |
2651 | |||
|
OVP-M8X 规格书
版本号：20211210 |
3282 | |||
|
OVP-M2X 规格书
版本号：20210526 |
22418 | |||
|
OVP-M4X 规格书
版本号：20210723 |
23251 | |||
|
OVP-M1X 规格书
版本号：20230629 |
19569 | |||
|
单画面M系列视频控制器 用户手册
版本号：20220802 |
适用于OVP-M8X/M6X/M4X/M2X/M1X 视频控制器
|
1600 | ||
|
OVP-H6X 规格书
版本号：20220303 |
2120 | |||
|
四画面H系列视频控制器 用户手册
版本号：20220802 |
适用于OVP-H8X/H6X/H4X/H3X 视频控制器
|
1783 | ||
|
OVP视频控制器产品线 2023版
版本号：20240226 |
2023版OVP视频控制器产品彩页
|
1536 |
