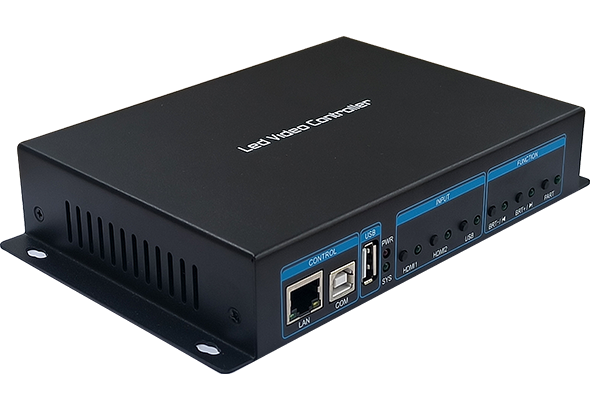

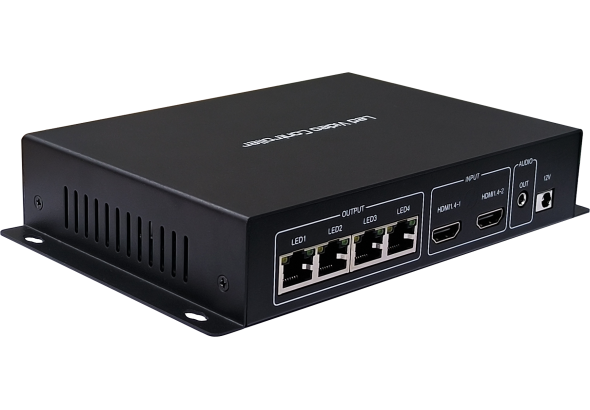

MVP-K4主板集成4千兆网口发送卡，支持LED显示屏的远程维护。支持U盘播放功效。
最大带载262万像素，宽度≤3840，高度≤2500 ；
输入接口：HDMI1.4*2，支持4Kx2K@30Hz ；
前置USB2.0接口，支持视频播放、图片播放、视频和图片混淆播放三种模式 ；
重量≤1.1KG。
扫一扫，“购”惊喜
MVP-K4主板集成4千兆网口发送卡，支持LED显示屏的远程维护。支持U盘播放功效。
最大带载262万像素，宽度≤3840，高度≤2500 ；
输入接口：HDMI1.4*2，支持4Kx2K@30Hz ；
前置USB2.0接口，支持视频播放、图片播放、视频和图片混淆播放三种模式 ；
重量≤1.1KG。
订单热线：
0512-36912677/88/99
MVP-K功效特征
支持输入视频源准时切换 ；
支持装备输出信号的开启和关闭 ；
支持自界说区分率 ；
支持对输入视频源画面举行截取、局部显示 ；
支持输入自顺应信号源区分率 ；
支持输出自顺应显示屏参数设置 ；
支持输入和输出信号热备份 ；
可预存8种用户模式供用户快速挪用 ；
支持底层软件和FPGA固件在线升级，极大利便了系统开发、维护和功效升级。
-30℃～70℃ 情形温度下稳固事情
抗8KV接触放电，超强抗浪涌攻击能力，更低故障
产品检测和资质认证
OVP产品通过国家自愿性产品认证试验，经由清静测试和电磁兼容性测试，获得CQC认证证书 ；
OVP产品通过欧盟强制性产品认证试验，经由清静测试和电磁兼容性测试，获得CE认证证书 ；
OVP产品通过了中国ROHS2.0《电器电子产品有害物质限制使用治理步伐》和GB/T 26572-2011的6项划定检测 ；
OVP产品通过了欧盟ROHS《关于限制在电子电器装备中使用某些有害因素的指令》的10项划定检测。
| 视频输入源 | ||
|---|---|---|
| HDMI×2 | VESA标准：1920x1080@60Hz向下兼容，HDMI 1.4 | |
| USB×1 |
USB2.0，支持高清1080p@30fps或720p@60fps内容U盘播放 |
|
| 视频输出端口 | ||
|---|---|---|
| NET×4 |
4千兆网口输出，通过网线毗连LED显示屏，直连吸收卡 ； |
|
| 音频输入/输出端口 | |
|---|---|
| HDMI音频 | HDMI视频输入端口内嵌 |
| AUDIO_OUT | 3.5mm模拟音频输出接口 |
| 控制接口 | ||
|---|---|---|
| COM |
USB控制接口 |
|
| LAN | 网络控制接口 | |
| 主要功效 | |
|---|---|
| 通讯功效 | 支持串口通讯，支持局域网通讯和IP地点设置 完成MVP视频装备的相关参数设置和功效设置，完成对LED显示屏的参数设置 |
| 妄想使命 | 支持输入视频源准时切换 |
| 智能设置 | 支持凭证LED显示屏区分率自动完成装备参数适配 |
| 画面截取功效 |
支持对输入视频源画面举行截取、局部显示 |
| 点对点功效 | 支持4K@30Hz的点对点输出 ； （总像素数<4K×2K，必需宽度≤4K，且高度≤2K） |
| 亮度调解 | 支持100级亮度调解 |
| U盘播放 | 前置U盘，支持视频播放、图片播放、视频和图片混淆播放三种模式 |
| EDID设置 | 支持HDMI信号自界说输入区分率 |
| 输出控制 | 支持装备输出信号的开启和关闭 |
| 色温调理 |
预设自然、偏暖、偏冷三种显示效果，用户亦可自界说色温 |
| 用户模式 | 支持预存8个用户模式，支持便捷的场景切换 |
| 热备份功效 |
支持输入和输出画面热备份功效 |
| 工厂复位 |
支持装备恢复出厂设置 |
| 工程锁 | 支持对装备设置工程锁 |
| 系统升级和维护 | |
|---|---|
| 固件升级功效 |
支持底层软件和FPGA固件在线升级，极大利便了系统开发、维护和功效升级， 为客户有用节约本钱，降低项目危害 |
| 整机规范 | |
|---|---|
| 输入电压 | 12V 标配DY30W-12V电源适配器 |
| 额定功率 | ≤30W |
| 操控方法 | 面板按键、BxSetPro调试软件 |
| 装箱配件 |
DY30W-12V电源适配器, USB-A-B线1.5M*1, HDMI2.0软线1.5M*1 |
| 尺寸 | 壳体尺寸: 193.5mmx122mmx36mm，装置尺寸: 182mmx90mm |
| 重量 | ≤1.1KG |
|
情形顺应性 |
|
|---|---|
| 事情温度 |
-30℃～70℃ |
| 情形湿度 |
15%～85% |
|
电磁兼容性 |
|
|---|---|
| 无线电骚扰和抗扰度 |
对MVP装备的电源端口、HDMI接口、DVI接口、VGA接口、CV接口举行无线电骚扰检测。 切合《GB/T 9254.1-2021 信息手艺装备、多媒体装备和吸收机 电磁兼容 第一部分 发射要求》界说的骚扰限值。 骚扰检测切合欧盟《EN 55032：2015 多媒体装备的电磁兼容性》的划定要求。 骚扰抗扰度检测切合《ICE/EN 61000 电磁兼容性》的划定要求。 |
| 静电放电抗扰度 |
对MVP装备的USB口、HDMI接口、DVI接口、VGA接口、CV接口举行静电放电抗扰度检测。 试验品级4级，接触放电8KV。 切合《GB/T17626.2-2018电磁兼容试验和丈量手艺静电放电抗扰度试验》的划定要求。 切合《ICE/EN 61000-4-2》的划定要求。 |
| 浪涌攻击抗扰度 |
对MVP装备的电源端口和网口举行浪涌攻击检测。 试验品级4级，测试电压4KV。 切合《GB/T 17626.5-2019电磁兼容试验和丈量手艺浪涌（攻击）抗扰度试验》的划定要求。 切合《ICE/EN 61000-4-5》的划定要求。 |
| 文件名称 | 手艺说明 | 下载次数 | 下载 | 网盘下载 |
|---|---|---|---|---|
|
BXsetPro通例调屏
版本号：20240312 |
1956 | |||
|
BXsetPro 智能扫描操作说明
版本号：20240320 |
1101 | |||
|
底层固件升级包 MVP-K4
版本号：20240705 |
780 | |||
|
底层固件升级包 OVP-K6P
版本号：20240525 |
451 | |||
|
底层固件升级包 OVP-K10P
版本号：20240523 |
464 | |||
|
底层固件升级包 OVP-K16P
版本号：20240523 |
523 | |||
|
MVP K系列 规格书
版本号：20240228 |
773 | |||
|
OVP-K快速指南-中英
版本号：20240620 |
196 | |||
|
MVP-K 高清图片
版本号：20240226 |
521 | |||
|
OVP视频控制器产品线 2024新品
版本号：20240710 |
2024新品OVP视频控制器彩页
|
777 | ||
|
2024产品选型表
版本号：20240408 |
663 |
