除6E、6S、6U ，五代卡外 ，其他六代卡均支持 。

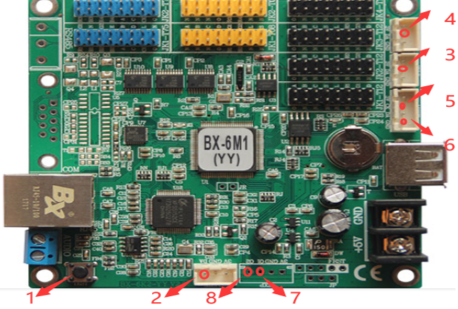

下图以 6M1-YY 为例
1. Test（下文称 Test）
2. REMOTE 的 DA（下文称 REMOTE）
3. HUMI 的 DA（下文称 HUMI）
4. TEMP 的 DA（下文称 TEMP）
5. LIGHT 的 CK（下文称 LIGHT CK）
6. LIGHT 的 DA（下文称 LIGHT DT）
7. EXP 的 01（下文称 EXP1）
8. EXP 的 02（下文称 EXP2）
一、电平触发
1）简单逻辑
在简单逻辑控制控制中 ，只允许一个管脚电平为闭合信号 。

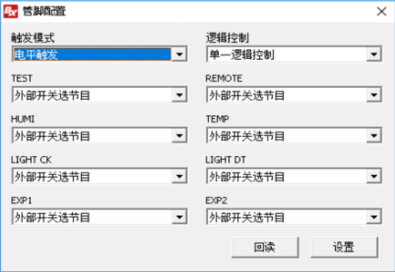

若是把所有管脚设置成外部开关选节目 ，如图：

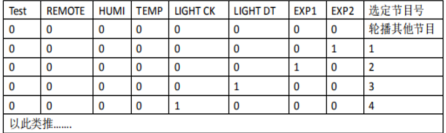

那么控制器逻辑为
表格中 1 代表闭合信号 ，0 代表开路信号
*在没有管脚选中的状态 ，旧版本黑屏处置惩罚 ，新版本修改为轮播其他节目
2）组合逻辑控制
在组合逻辑控制控制中 ，允许多个管脚电平为闭合信号

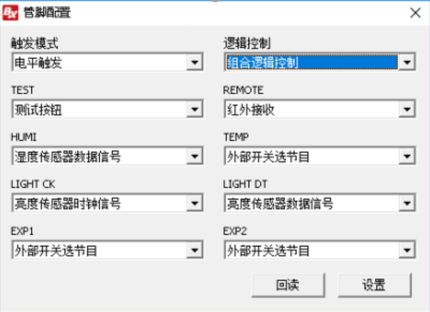

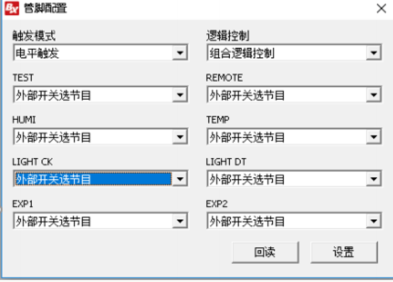

若是把所有管脚设置成外部开关选节目 ，如图

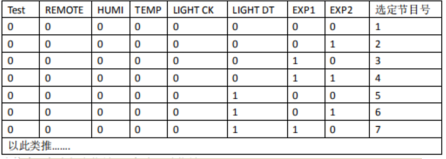

那么控制逻辑为
表格中 1 代表闭合信号 ，0 代表开路信号
若是我们只使用 TEMP 管脚和 EXP1 和 EXP2 ，如下图

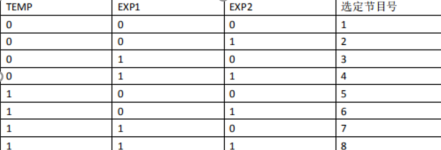

那么控制逻辑为
表格中 1 表闭合信号 ，0 表开路信号

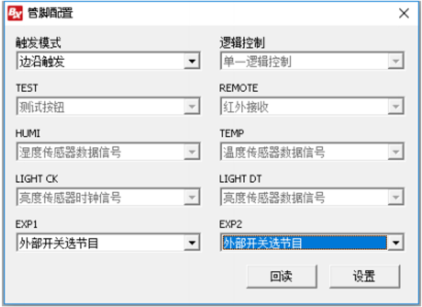

二、边沿触发
边沿触发只对 EXP1 和 EXP2 有用 ，其中 EXP1 是上一个节目 ，EXP2 是下一个节目 。（差别型号控制卡可能 EXP1 是下一个节目 ，EXP2 是上一个节目） 。其中上升沿有用 ，也就是 ，统一个管脚先有一次闭合信号 ，距离时间大于 20ms 后开路信号 ，并且开路信号维持 20ms以上 ，体现选中一次 。
目今播放最大节目号 ，再切换下一个节目 ，会切换到最小的节目号 。目今播放最小节目号 ，再切换上一个节目 ，会切换到最大的节目号
例如 ，目今播放节目 6 。
1、EXP1 管脚先有一次闭合信号 ，距离时间大于 20ms 后是开路信号 ，并且开路信号维持 20ms 以上 ，控制卡切换到节目 7 。
2、EXP2 管脚先有一次闭合信号 ，距离时间大于 20ms 后是开路信号 ，并且开路信号维持 20ms 以上 ，控制卡切换到节目 5
