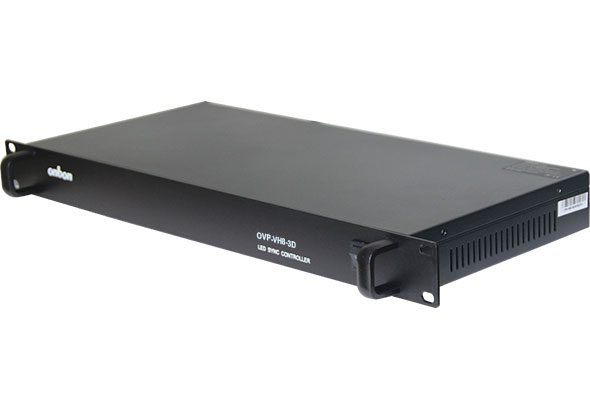

OVP-VH8-3D是在OVP-VH8发送控制器的基础上举行升级，周全具备OVP-VH8系列的功效和特点。产品接纳了自动快门式3D手艺，为通俗LED显示屏的3D显示提供了完善的解决计划。
8千兆网口输出，最大带载262万像素@120Hz
3D/2D无缝切换，兼容恣意显示屏

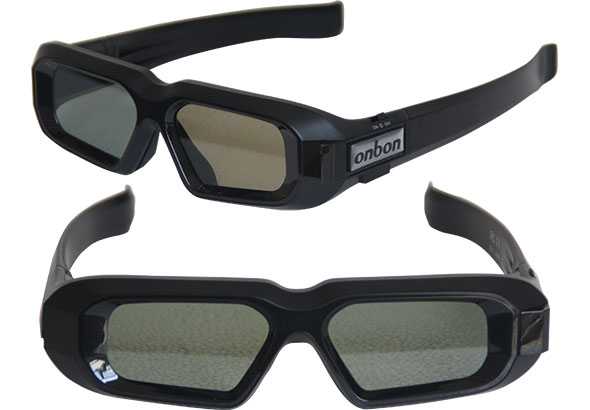

自动快门式3D手艺
5G同步手艺
扫一扫，“购”惊喜
OVP-VH8-3D是在OVP-VH8发送控制器的基础上举行升级，周全具备OVP-VH8系列的功效和特点。产品接纳了自动快门式3D手艺，为通俗LED显示屏的3D显示提供了完善的解决计划。
8千兆网口输出，最大带载262万像素@120Hz
3D/2D无缝切换，兼容恣意显示屏
自动快门式3D手艺
5G同步手艺
订单热线：
0512-36912677/88/99
结构雅观，装置便捷；
等同于4张发送卡级联，还省去DVI分线器，性价比极高；
8网口最大带载524万像素输出，单个网口最大带载65万像素点；
带载面积无邪，最大宽度3840点，最大高度3840点，应用规模极广；
网口之间支持显示内容热备份，发送器之间可相互支持热备份；
接口富厚：1路DVI接口、1路音频信号输入接口、USB接口；
用户至上，体验为王，傻瓜操作，无需培训；
支持底层固件在线升级，极大利便了系统开发、维护和功效升级。
| 手艺指标 | |
|---|---|
| 产品状态 | 2018年9月批量下线 |
| 控制点数 | 最大带载≤524万像素@60Hz； 最大宽度3840点，最大高度3840点（最小控制点数32x32） |
| 灰度品级 | ≤65536级 |
| 通讯传输 | |
|---|---|
| 吸收装备 | 支持BX-V全系列吸收卡和BX-VMF多功效卡 |
| 通讯距离 | 超五类网线≤140M，六类网线≤170M 光纤线：单模收发器≤20KM，多模收发器≤550M。（使用中继器无限延伸） |
| 传输装备 | 支持千兆交流机、千兆光纤收发器和千兆光纤交流机 |
| 视频源输入 | |
|---|---|
| 视频输入接口 | DVI VESA标准 |
| 输入区分率 | 支持恣意输入区分率 |
| 视频源帧率 | 标准60Hz，可自动顺应帧率 |
| 音频输入接口 | |
|---|---|
| AUDIO_IN | 3.5mm模拟音频输入接口 |
| 千兆网口输出 | |
|---|---|
| 网口数目 | 8个千兆网口 |
| 网口带载指标 | 最大带载524万像素输出，单个网口最大带载65万像素点 |
| 网口拼接 | 8个千兆网口输出，支持上下、左右恣意拼接 |
| 数据传输名堂 | 凭证千兆网络的帧名堂，并附加CRC校验 |
| 控制接口 | |
|---|---|
| COM | USB控制接口 |
| 主要功效 | |
|---|---|
| 参数设置功效 | 通过USB接口线，实现发送控制器参数设置 |
| 实时参数调解 | 支持 |
| 亮度色温调解 | 支持 |
| 智能侦测系统 | 支持DVI视频接口信息检测 |
| 板载实时时钟 | 支持 |
| 多屏设置功效 | 支持同时控制差别规格的多个显示屏 |
| 后台播放功效 | 支持（扩展模式） |
| 音频传输功效 | 支持 |
| 网络误码监测 | 监测发送控制器与吸收卡、吸收卡与吸收卡之间的通讯误码率以及通讯故障诊断 |
| 系统升级和维护 | |
|---|---|
| 设置文件回读 | 支持回读发送控制器存储的设置信息，支持回读发送控制器的固件程序版本 |
| 固件在线升级 |
支持底层固件在线升级，极大利便了系统开发、维护和功效升级， 为客户有用节约本钱，降低项目危害 |
| 整机规范 | |
|---|---|
| 输入电压 | 100-240V~50/60Hz |
| 额定功率 | ≤35W |
| 操控方法 | LedshowTV演播器软件 |
| 装箱配件 |
3Pin主机电源线1.5M*1, USB-A-B线1.5M*1, DVI双磁环编织线(18+1) 1.5M*2 |
| 机箱 | 金刚黑 铝面板 1U标准工业机箱 |
| 尺寸 | 482.6mm×230mm×44mm |
| 重量 | ≤3.8KG |
|
情形顺应性 |
|
|---|---|
| 事情温度 |
-30℃～70℃ |
| 情形湿度 |
15%～85% |
|
电磁兼容性 |
|
|---|---|
| 无线电骚扰和抗扰度 |
对OVP装备的电源端口、HDMI接口、DVI接口、VGA接口、CV接口举行无线电骚扰检测。 切合《GB /T13837-2012声音和电视广播吸收机及有关装备无线电骚扰特征限值和丈量要领》的划定要求。 骚扰检测切合欧盟《EN 55032：2015 多媒体装备的电磁兼容性》的划定要求。 骚扰抗扰度检测切合《ICE/EN 61000 电磁兼容性》的划定要求。 |
| 静电放电抗扰度 |
对OVP装备的USB口、HDMI接口、DVI接口、VGA接口、CV接口举行静电放电抗扰度检测。 试验品级4级，接触放电8KV。 切合《GB/T 17626.2-2006 电磁兼容 试验和丈量手艺 静电放电抗扰度试验》的划定要求。 切合《ICE/EN 61000-4-2》的划定要求。 |
| 浪涌攻击抗扰度 |
对OVP装备的电源端口举行浪涌攻击检测。 试验品级4级，测试电压4KV。 切合《GB/T 17626.5-2008 电磁兼容 试验和丈量手艺 浪涌（攻击）抗扰度试验》的划定要求。 切合《ICE/EN 61000-4-5》的划定要求。 |
| 文件名称 | 手艺说明 | 下载次数 | 下载 | 网盘下载 |
|---|---|---|---|---|
|
LedshowTV 2024多媒体演播器 最新版
版本号：V24.04.03.00 |
74112 | |||
|
BXsetPro通例调屏
版本号：20240312 |
1956 | |||
|
BXsetPro 智能扫描操作说明
版本号：20240320 |
1101 | |||
|
底层固件升级包 BX-L1A
版本号：V20240319 |
2474 | |||
|
LedshowTV 2019软件 用户手册
版本号：20190722 |
21864 | |||
|
OVP-VH-3D 规格书
版本号：20191029 |
5568 | |||
|
OVP-VH-3D 用户手册
版本号：20191029 |
4537 |
