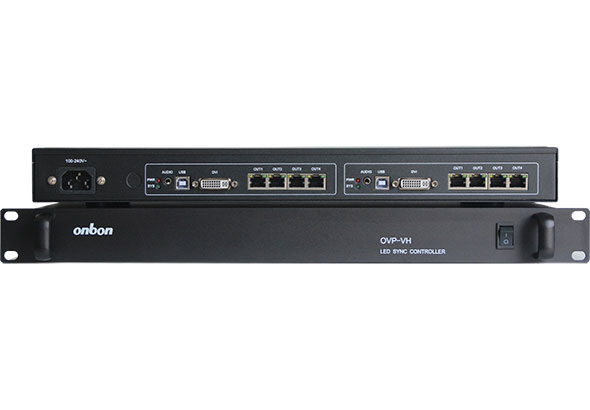

OVP-VH8发送控制器

OVP-VH8是一款8千兆网口外置发送器 ,最大带载524万像素。等同于4张发送卡级联 ,还省去DVI分线器 ,性价比极高。

支持自界说区分率

带载面积无邪 ,最大宽度3840点 ,最大高度3840点

支持网口之间热备份

支持发送器之间热备份

订单热线:

0512-36912677/88/99



结构雅观 ,装置便捷 ;
等同于4张发送卡级联 ,还省去DVI分线器 ,性价比极高 ;
8网口最大带载524万像素输出 ,单个网口最大带载65万像素点 ;
带载面积无邪 ,最大宽度3840点 ,最大高度3840点 ,应用规模极广 ;
网口之间支持显示内容热备份 ,发送器之间可相互支持热备份 ;
接口富厚:1路DVI接口、1路音频信号输入接口、USB接口 ;
用户至上 ,体验为王 ,傻瓜操作 ,无需培训 ;
支持底层固件在线升级 ,极大利便了系统开发、维护和功效升级。

手艺指标
产品状态 2018年9月批量下线
控制点数 最大带载≤524万像素@60Hz ; 最大宽度3840点 ,最大高度3840点(最小控制点数32x32)
灰度品级 ≤65536级



通讯传输
吸收装备 支持BX-V全系列吸收卡和BX-VMF多功效卡
通讯距离 超五类网线≤140M ,六类网线≤170M
光纤线:单模收发器≤20KM ,多模收发器≤550M。(使用中继器无限延伸)
传输装备 支持千兆交流机、千兆光纤收发器和千兆光纤交流机



视频源输入
视频输入接口 DVI  VESA标准
输入区分率 支持恣意输入区分率
视频源帧率 标准60Hz ,可自动顺应帧率



音频输入接口
AUDIO_IN 3.5mm模拟音频输入接口



千兆网口输出
网口数目 8个千兆网口
网口带载指标 最大带载524万像素输出 ,单个网口最大带载65万像素点
网口拼接 8个千兆网口输出 ,支持上下、左右恣意拼接
数据传输名堂 凭证千兆网络的帧名堂 ,并附加CRC校验



控制接口
COM USB控制接口



主要功效
参数设置功效 通过USB接口线 ,实现发送控制器参数设置
实时参数调解 支持
亮度色温调解 支持
智能侦测系统 支持DVI视频接口信息检测
板载实时时钟 支持
多屏设置功效 支持同时控制差别规格的多个显示屏
后台播放功效  支持(扩展模式)
音频传输功效 支持
网络误码监测 监测发送控制器与吸收卡、吸收卡与吸收卡之间的通讯误码率以及通讯故障诊断



系统升级和维护
设置文件回读 支持回读发送控制器存储的设置信息 ,支持回读发送控制器的固件程序版本
固件在线升级

支持底层固件在线升级 ,极大利便了系统开发、维护和功效升级 ,

为客户有用节约本钱 ,降低项目危害



整机规范
输入电压 100-240V~50/60Hz
额定功率 ≤35W
操控方法 LedshowTV演播器软件
装箱配件

3Pin主机电源线1.5M*1,  USB-A-B线1.5M*1,  DVI双磁环编织线(18+1) 1.5M*2

机箱 金刚黑 铝面板 1U标准工业机箱
尺寸 482.6mm×230mm×44mm
重量 ≤3.8KG



情形顺应性

事情温度

-30℃~70℃

情形湿度

15%~85%



电磁兼容性

无线电骚扰和抗扰度

对OVP装备的电源端口、HDMI接口、DVI接口、VGA接口、CV接口举行无线电骚扰检测。

切合《GB /T13837-2012声音和电视广播吸收机及有关装备无线电骚扰特征限值和丈量要领》的划定要求。

骚扰检测切合欧盟《EN 55032:2015 多媒体装备的电磁兼容性》的划定要求。

骚扰抗扰度检测切合《ICE/EN 61000 电磁兼容性》的划定要求。

静电放电抗扰度

对OVP装备的USB口、HDMI接口、DVI接口、VGA接口、CV接口举行静电放电抗扰度检测。

试验品级4级 ,接触放电8KV。

切合《GB/T 17626.2-2006 电磁兼容 试验和丈量手艺 静电放电抗扰度试验》的划定要求。

切合《ICE/EN 61000-4-2》的划定要求。

浪涌攻击抗扰度

对OVP装备的电源端口举行浪涌攻击检测。

试验品级4级 ,测试电压4KV。

切合《GB/T 17626.5-2008 电磁兼容 试验和丈量手艺 浪涌(攻击)抗扰度试验》的划定要求。

切合《ICE/EN 61000-4-5》的划定要求。



文件名称 手艺说明 下载次数 下载 网盘下载
LedshowTV 2024多媒体演播器 最新版

版本号:V24.04.03.00

74112
BXsetPro通例调屏

版本号:20240312

1956
BXsetPro 智能扫描操作说明

版本号:20240320

1101
底层固件升级包 BX-L1A

版本号:V20240319

2474
FPGA升级包 OVP-VH4/VH8

版本号:V2018031902

14339
LedshowTV 2019软件 用户手册

版本号:20190722

21864
OVP-VH8 规格书

版本号:20190305

5855
2024产品选型表

版本号:20240408

663
