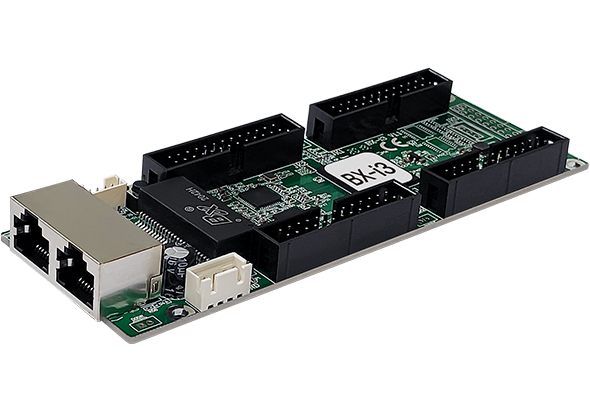

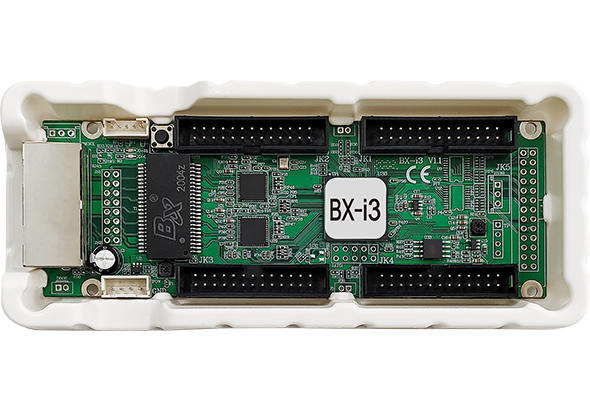

BX-i3小间距吸收卡

BX-i3吸收卡是小尺寸全功效高端吸收卡,适用于种种规格的全彩LED显示屏,支持主流LED屏驱动芯片。板载4组26PIN接口(可扩展到5组),24路RGB数据,刷新率可高达5000Hz。支持千兆网播放模式,支持异步播放器YQ系列产品,配合BX-VS/VSE/VHE/VSM等发送卡泛起最佳显示效果。

支持64扫以内的恣意扫描类型,支持595等串行译码扫描;

24路RGB显示,集成4个标准 26PIN接口;

支持设置文件回读;

支持网线通讯状态检测;

订单热线:

0512-36912677/88/99

结构简朴,装置便捷;

千兆网吸收卡模式、匹配发送卡/发送盒模式、匹配YQ播放器模式;

全彩高刷新手艺,更富厚的显示效果,支持高刷新高灰度显示效果,产品追求更多手艺立异和细节提升;

用户至上,体验为王,傻瓜操作即达最佳效果,无需培训;

支持通用芯片、PWM芯片等主流LED显示屏驱动芯片;

支持64扫以内的恣意扫描类型,支持595等串行译码扫描;

24路RGB显示,集成4个标准 26PIN接口;

支持设置文件回读;

支持网线通讯状态检测;

适用于种种规格的全彩LED显示屏,产品在知足未来的多样化需求方面更具显着优势。

手艺指标
产品状态 2020年3月批量下线
控制点数 单卡带载256×512像素,高度≤1024; 4组26PIN接口,24组RGB数据
灰度品级 ≤65536级
灰度赔偿 每级灰度自力赔偿



通讯传输
发送装备 支持所有BX发送卡、Y/YQ播放器和OVP发送装备
通讯距离 超五类网线≤140M,六类网线≤170M
光纤线:单模收发器≤20KM,多模收发器≤550M。(使用中继器无限延伸)
传输装备 支持千兆交流机、千兆光纤收发器和千兆光纤交流机



模组兼容性
适配模组 种种规格三基色LED显示模组
列驱动IC 支持74HC595、通例恒流芯片、双锁存芯片、PWM芯片等主流LED驱动芯片
行译码IC 支持行译码和无译码模组,支持种种行译码芯片
扫描类型 支持智能描点,支持静态至1/64扫描之间的恣意扫描类型
模组空点 支持恣意空点,适配种种规格模组
RGB信号 支持RGB信号线序无邪界说



主要功效
千兆网模式 支持电脑千兆网直接控制模式,100万像素内流通播放,无需发送卡
数据走向 支持从左到右、从右到左、从上到下、从下到上走线
数据对开 支持数据对开,显著提高刷新率,也可合理镌汰吸收卡使用数目
数据组交流 支持数据组恣意交流,便于吸收卡和显示模组间毗连排缆线的合理排序和整齐排布
异形屏控制 支持数据偏移实现异形屏幕控制
支持球形屏、立方体屏、州不规则异形屏和创意显示屏
千兆口交流 双千兆网口不分输入输出,恣意交流使用



系统升级和维护
设置文件回读 支持回读吸收卡存储的设置信息,支持回读吸收卡的固件程序版本
固件在线升级

支持底层软件和FPGA固件在线升级,极大利便了系统开发、维护和功效升级,
为客户有用节约本钱,降低项目危害



电气参数
事情电压 3V~6V; 请严酷包管BX-i3系列的电源质量
最大功率 ≤5W
事情温度  -40℃~80℃
事情湿度 10%RH~90%RH



其它信息
单卡尺寸 136.5mm*47.9mm
单卡重量 约100g



文件名称 手艺说明 下载次数 下载 网盘下载
LedshowTV 2024多媒体演播器 最新版

版本号:V24.04.03.00

74112
BXsetPro通例调屏

版本号:20240312

1956
BXsetPro 智能扫描操作说明

版本号:20240320

1101
BX-i3 规格书

版本号:20210121

9988
2024产品选型表

版本号:20240408

663
