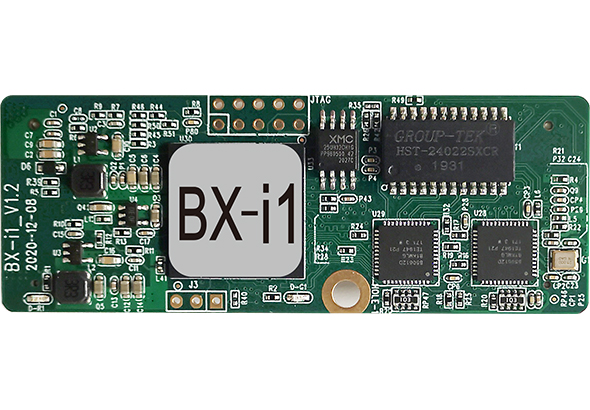

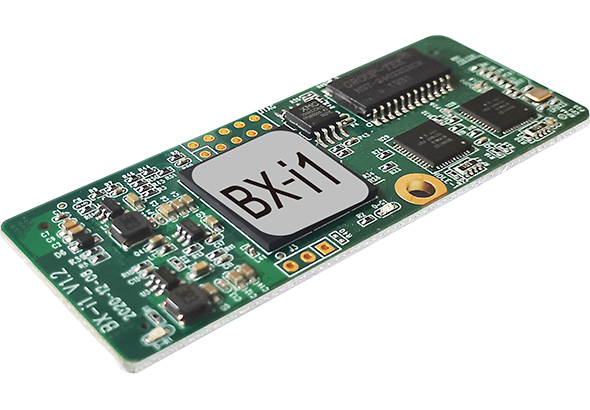

BX-i1小间距吸收卡

BX-i1吸收卡是小尺寸大带载的高端吸收卡，适用于种种规格的全彩LED显示屏，支持主流LED屏驱动芯片。接纳高密度接插件接口，防尘防震，具有高稳固性和高可靠性。支持千兆网播放模式，支持异步播放器Y系列产品，配合BX-VS/VSE/VHE/VSM等发送卡泛起最佳显示效果。

接纳高密度接插件接口，防尘防震，具有高稳固性和高可靠性。

尺寸�。视糜谥种滞该髌�。

单卡支持8组RGB 信号并行输出。

单卡最大支持128*360像素点（与驱动芯片和扫描方法相关）

订单热线：

0512-36912677/88/99

接纳高密度接插件接口，防尘防震，具有高稳固性和高可靠性。

尺寸�。视糜谥种滞该髌�。

单卡支持8 组RGB 信号并行输出。

单卡最大支持128*360像素点（与驱动芯片和扫描方法相关）

支持低亮高灰。

支持标定标序。

支持箱体温度、湿度、电源电压等参数监测及电扇控制。

支持双卡备份、双电源备份。

支持1~1/64 扫之间的恣意扫描类型，支持595 等串行译码扫描。

支持恣意抽点，可轻松实现异型屏、球形屏等创意显示屏。

支持尊龙人生就是搏旧版全系列发送装备。

手艺指标
产品状态 2020年6月批量下线
控制点数 最大带载128×360像素（与驱动芯片和扫描方法相关）
灰度品级 ≤65536级



通讯传输
发送装备 支持所有BX发送卡、Y/YQ播放器和OVP发送装备
通讯距离 超五类网线≤140M，六类网线≤170M
光纤线：单模收发器≤20KM，多模收发器≤550M。（使用中继器无限延伸）
传输装备 支持千兆交流机、千兆光纤收发器和千兆光纤交流机



模组兼容性
适配模组 种种规格三基色LED显示模组
列驱动IC 支持74HC595、通例恒流芯片、双锁存芯片、PWM芯片等主流LED驱动芯片
行译码IC 支持行译码和无译码模组，支持种种行译码芯片
扫描类型 支持智能描点，支持静态至1/64扫描之间的恣意扫描类型
模组空点 支持恣意空点，适配种种规格模组
RGB信号 支持RGB信号线序无邪界说



主要功效
千兆网模式 支持电脑千兆网直接控制模式，100万像素内流通播放，无需发送卡
数据走向 支持从左到右、从右到左、从上到下、从下到上走线
数据对开 支持数据对开，显著提高刷新率，也可合理镌汰吸收卡使用数目
数据组交流 支持数据组恣意交流，便于吸收卡和显示模组间毗连排缆线的合理排序和整齐排布
异形屏控制 支持数据偏移实现异形屏幕控制
支持球形屏、立方体屏、州不规则异形屏和创意显示屏
千兆口交流 双千兆网口不分输入输出，恣意交流使用



系统升级和维护
设置文件回读 支持回读吸收卡存储的设置信息，支持回读吸收卡的固件程序版本
固件在线升级

支持底层软件和FPGA固件在线升级，极大利便了系统开发、维护和功效升级，
为客户有用节约本钱，降低项目危害



电气参数
事情电压 4V～5.5V； 请严酷包管BX-i1系列的电源质量
最大功率 ≤5W
事情温度  -40℃～80℃
事情湿度 10%RH～90%RH



其它信息
单卡尺寸 75mm*28mm
单卡重量 约100g
文件名称 手艺说明 下载次数 下载 网盘下载
LedshowTV 2024多媒体演播器 最新版

版本号：V24.04.03.00

74112
BXsetPro通例调屏

版本号：20240312

1956
BXsetPro 智能扫描操作说明

版本号：20240320

1101
BX-i1 规格书

版本号：20201225

9162
2024产品选型表

版本号：20240408

663
